Trong sinh hoạt hàng ngày, công tắc điện là thiết bị quen thuộc, dùng để bật/tắt hệ thống chiếu sáng và nhiều thiết bị điện khác. Tuy nhiên, không phải ai cũng nắm rõ cách đấu công tắc điện đúng chuẩn, vừa đảm bảo an toàn vừa giúp hệ thống hoạt động ổn định. Trong bài viết này, Saigonfix sẽ hướng dẫn bạn chi tiết cách thực hiện, đồng thời chia sẻ những lưu ý quan trọng khi thao tác.
1. Công tắc điện là gì và có mấy loại?
Công tắc điện là thiết bị ngắt hoặc nối mạch điện, giúp điều khiển dòng điện theo nhu cầu sử dụng. Trên thị trường hiện nay phổ biến các loại công tắc sau:
- Công tắc 1 chiều: Điều khiển 1 bóng đèn/thiết bị từ 1 vị trí.
- Công tắc 2 chiều: Cho phép bật/tắt từ 2 vị trí khác nhau, thường dùng trong cầu thang, hành lang.
- Công tắc đôi: Điều khiển 2 bóng đèn riêng biệt trên cùng 1 mặt công tắc.
- Công tắc cảm ứng: Hoạt động thông minh, hiện đại, chạm nhẹ hoặc dùng remote/app để điều khiển.
2. Chuẩn bị trước khi đấu công tắc điện
Để đảm bảo an toàn và thuận tiện, bạn cần chuẩn bị:
- Công tắc điện mới đúng loại, phù hợp với nhu cầu.
- Tua vít, kìm cắt, băng keo điện.
- Găng tay cách điện để bảo vệ an toàn.
- Kiểm tra nguồn điện và ngắt aptomat/cầu dao tổng trước khi thao tác.
3. Hướng dẫn cách đấu công tắc điện từng loại

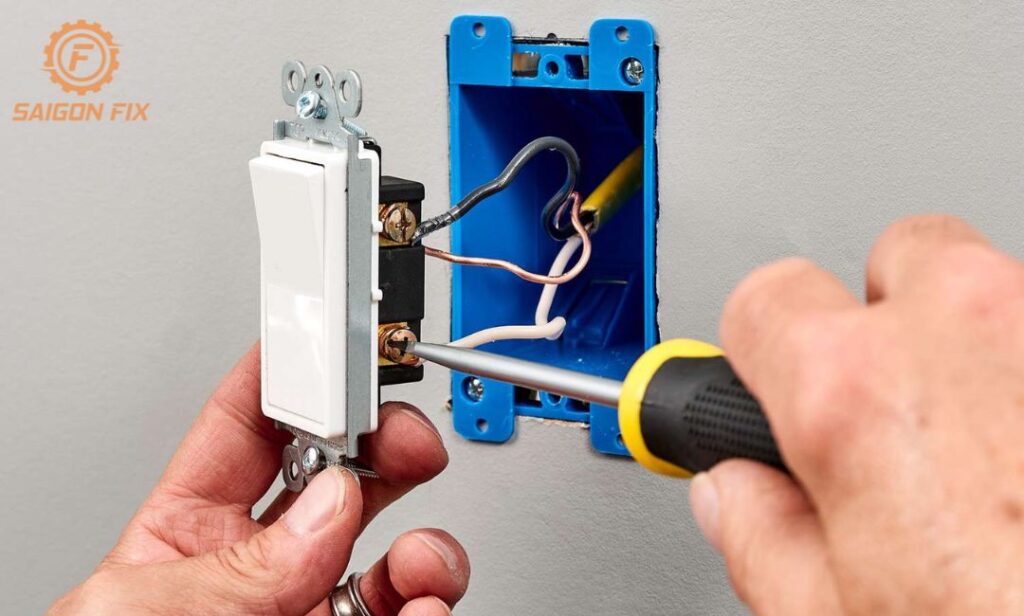

3.1. Hướng dẫn cách đấu công tắc điện 1 chiều (công tắc đơn)
Công tắc 1 chiều là loại phổ biến nhất, thường dùng để bật/tắt đèn hoặc quạt từ một vị trí duy nhất. Các bước thực hiện như sau:
- Ngắt nguồn điện trước khi thao tác: Đảm bảo cầu dao/aptomat đã tắt hoàn toàn để tránh rủi ro chập cháy hay giật điện.
- Chuẩn bị dụng cụ: Công tắc điện loại 1 chiều, dây dẫn, bóng đèn hoặc thiết bị cần kết nối; kèm theo tua vít, kìm, bút thử điện, băng keo.

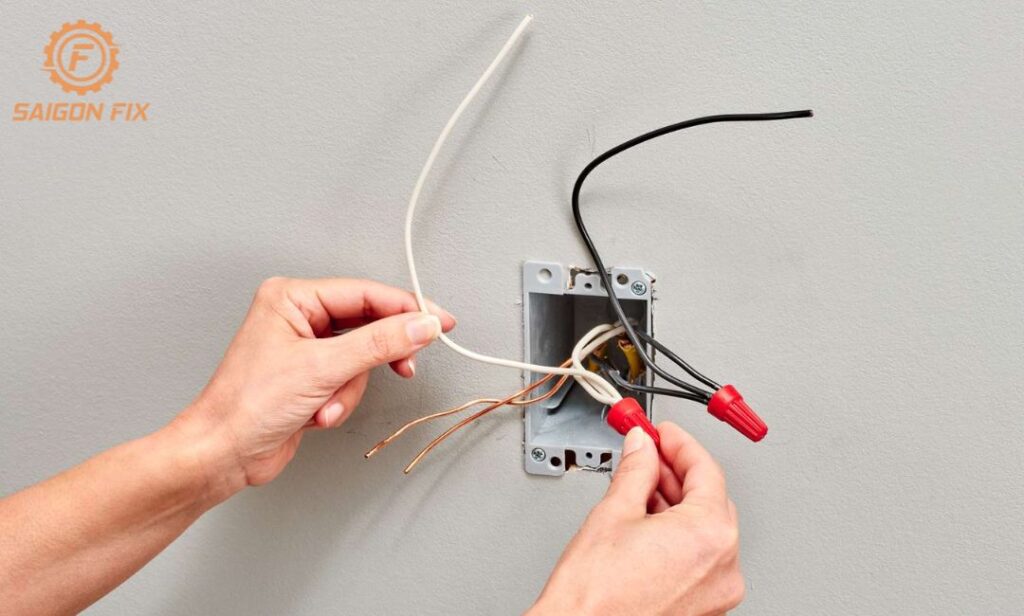

- Đấu nối dây điện
- Tách phần vỏ nhựa ở đầu dây khoảng 1cm để lộ lõi đồng.
- Dây pha (dây nóng, thường màu đỏ) nối vào chân COM của công tắc.
- Từ chân L1 của công tắc, nối sang thiết bị (ví dụ: đui đèn).
- Dây trung tính (dây nguội, thường màu xanh hoặc trắng) nối trực tiếp vào thiết bị.
- Cố định công tắc: Lắp công tắc vào đế âm tường, siết chặt ốc giữ.
- Kiểm tra hoạt động: Bật nguồn điện lại, gạt công tắc để thử. Nếu đèn sáng – mạch đã đấu đúng.

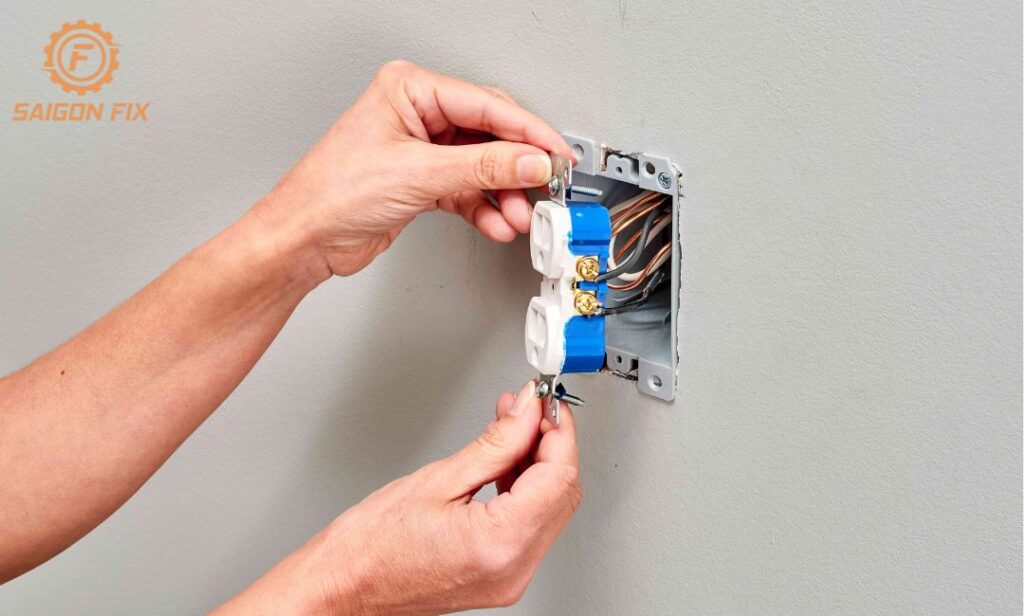

3.2. Cách đấu 2 công tắc kết hợp 1 ổ cắm
Loại mạch này vừa điều khiển được thiết bị chiếu sáng, vừa có ổ cắm điện ngay tại vị trí công tắc. Quy trình như sau:
- Chuẩn bị: Ổ cắm điện, bộ công tắc đôi, dây dẫn, kìm cắt, bút thử điện, tua vít, băng keo điện.
- Xác định dây: Phân biệt rõ dây pha, dây trung tính và dây nối đất (nếu có).
- Đấu nối:
- Dây pha từ nguồn đi vào cực chung của công tắc.
- Từ 2 cực còn lại, kéo dây đến 2 thiết bị khác nhau (ví dụ: 2 bóng đèn).
- Dây pha cũng đồng thời được chia nhánh cấp cho ổ cắm.
- Dây trung tính nối trực tiếp từ nguồn về ổ cắm và các thiết bị.
- Hoàn thiện và thử nghiệm: Sau khi cố định các đầu nối, bật nguồn điện và thử bật/tắt từng công tắc cũng như dùng ổ cắm để kiểm tra.
3.3. Cách đấu công tắc điện âm tường
Đây là kiểu lắp đặt phổ biến, vừa gọn gàng vừa đảm bảo thẩm mỹ.
- Ngắt điện hoàn toàn trước khi thi công.

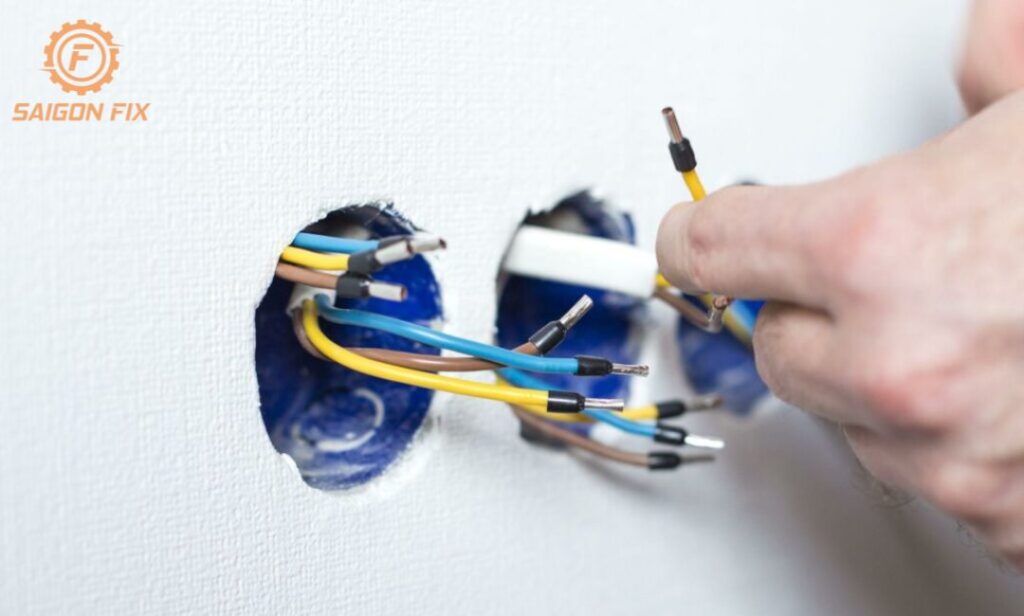

- Xác định dây nguồn và dây tải trong hộp âm tường.

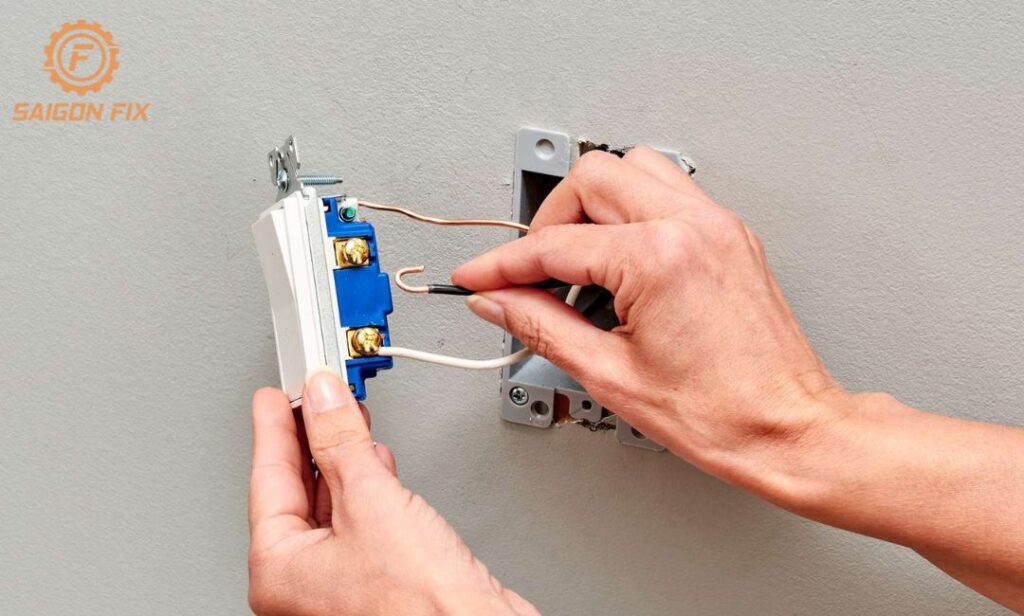

- Kết nối công tắc:
- Dây nóng từ nguồn đưa vào chân COM của công tắc.
- Dây tải từ đèn/thiết bị nối vào chân ra (L1, L2…).
- Dây trung tính đi thẳng từ nguồn về thiết bị, không qua công tắc.

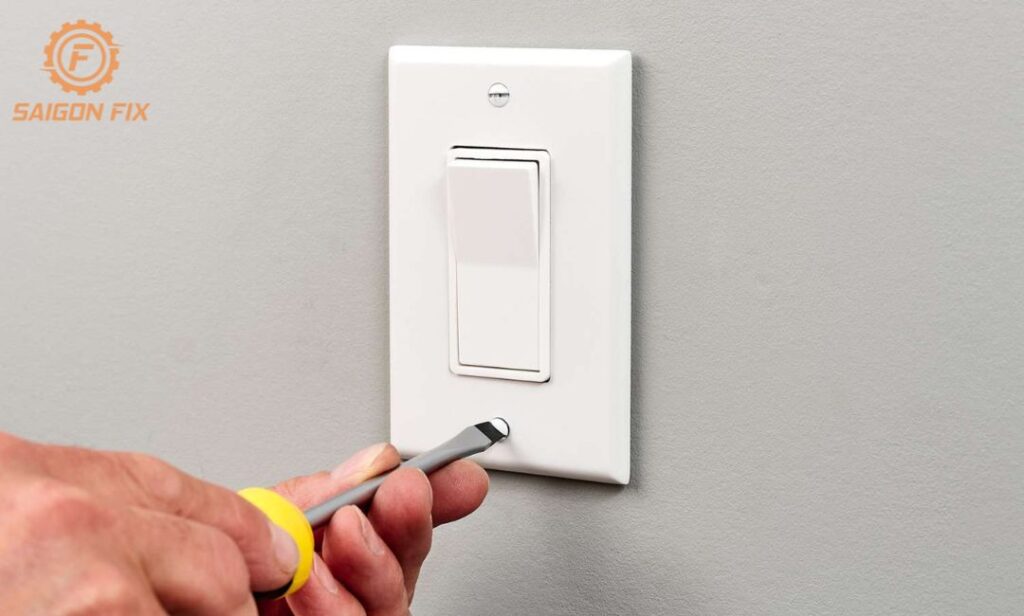

- Lắp công tắc vào đế âm và cố định bằng vít.
- Thử nghiệm: Sau khi cấp lại điện, bật tắt vài lần để đảm bảo công tắc hoạt động trơn tru.
3.4. Cách đấu công tắc điện với bóng đèn
Một công tắc – một bóng đèn
- Dây nóng nguồn → công tắc → bóng đèn.
- Dây nguội nguồn → bóng đèn.
Khi gạt công tắc, dòng điện sẽ khép kín và bóng đèn sáng.
Hai công tắc – hai bóng đèn
- Dùng công tắc đôi (2 phím bấm).
- Chân chung của công tắc nối với dây nóng nguồn.
- Hai chân còn lại lần lượt nối đến hai bóng đèn khác nhau.
- Dây nguội nguồn nối thẳng về cả 2 bóng đèn.
3.5. Cách đấu công tắc điện 2 chiều
Công tắc 2 chiều cho phép bật/tắt cùng một bóng đèn ở 2 vị trí, thường ứng dụng tại cầu thang hoặc hành lang.
- Chuẩn bị: 2 công tắc 2 chiều, dây dẫn, bóng đèn.
- Đấu nối:
- Dây pha nguồn đi vào chân chung (COM) của công tắc thứ nhất.
- 2 chân còn lại (L1, L2) nối chéo với 2 chân L1, L2 của công tắc thứ hai.
- Chân COM của công tắc thứ hai nối về bóng đèn.
- Dây trung tính nguồn đi thẳng về bóng đèn.
- Hoàn thiện: Lắp cố định công tắc, bật nguồn và kiểm tra bật/tắt ở cả hai đầu.
4. Những lưu ý khi đấu công tắc điện
- Luôn cắt điện trước khi thao tác: Trước khi bắt tay vào việc đấu dây, cần chắc chắn rằng nguồn điện đã được ngắt hoàn toàn. Đây là bước bắt buộc để hạn chế mọi rủi ro về an toàn.
- Chuẩn bị dụng cụ đạt chuẩn: Hãy sử dụng kìm, tua vít hoặc bút thử điện có tay cầm bằng nhựa hoặc cao su cách điện, giúp giảm thiểu nguy cơ bị rò điện.
- Đấu dây đúng cực: Khi kết nối, cần phân biệt rõ dây pha và dây trung tính để tránh tình trạng chập cháy hoặc làm hỏng thiết bị điện.

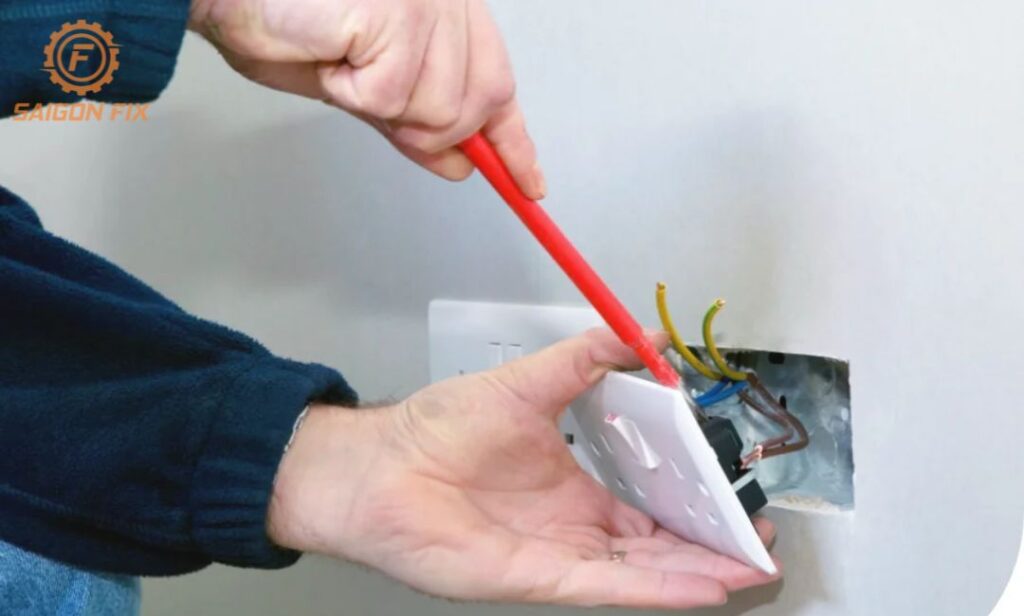

- Kiểm tra lần cuối trước khi cấp điện: Sau khi hoàn tất, hãy quan sát kỹ các mối nối, đảm bảo dây được siết chặt, không bị tuột ra ngoài, rồi mới bật lại cầu dao để thử.
Hiểu đúng cách đấu công tắc điện sẽ giúp bạn tiết kiệm thời gian, đảm bảo an toàn và chủ động trong sinh hoạt gia đình. Tuy nhiên, nếu bạn không tự tin về tay nghề, hãy gọi ngay cho Saigonfix để được phục vụ chuyên nghiệp, nhanh chóng và an toàn tuyệt đối.
